铁路机车领域解决方案



一、JK430系列机车走行部车载监测装置



1. JK00430型机车走行部车载监测装置



JK00430型机车走行部车载监测装置，是专门为保证铁路机车车辆（包括内燃机车、电力机车、城际轨道交通车辆、动车组等）安全运行而研制的在线车载动态监测预警装置。本装置不但能够对轴承的温度进行监测，而且能够利用共振解调技术对走行部轴承、齿轮等关键部件的工作面和轮对踏面进行全面监测诊断，并对故障进行早期预警和精确定位，从而为铁路机车车辆的安全运行提供了坚实的技术保障。

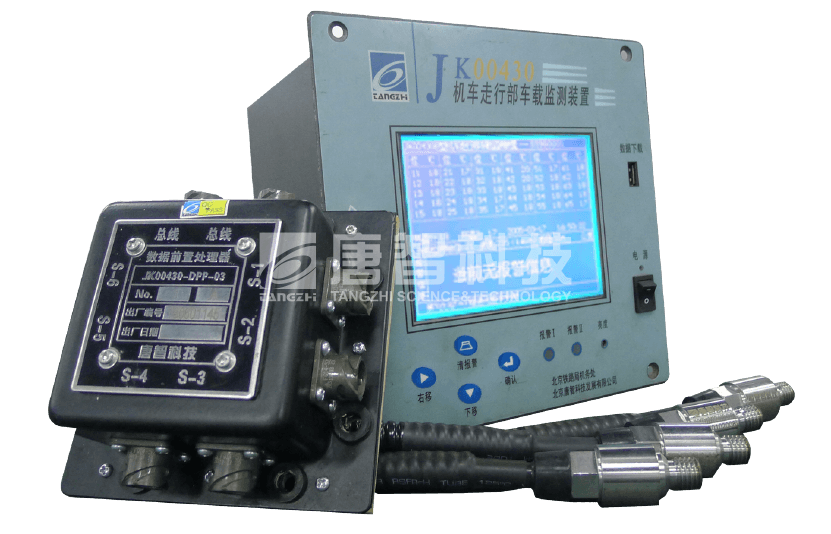

JK00430机车走行部车载监测装置

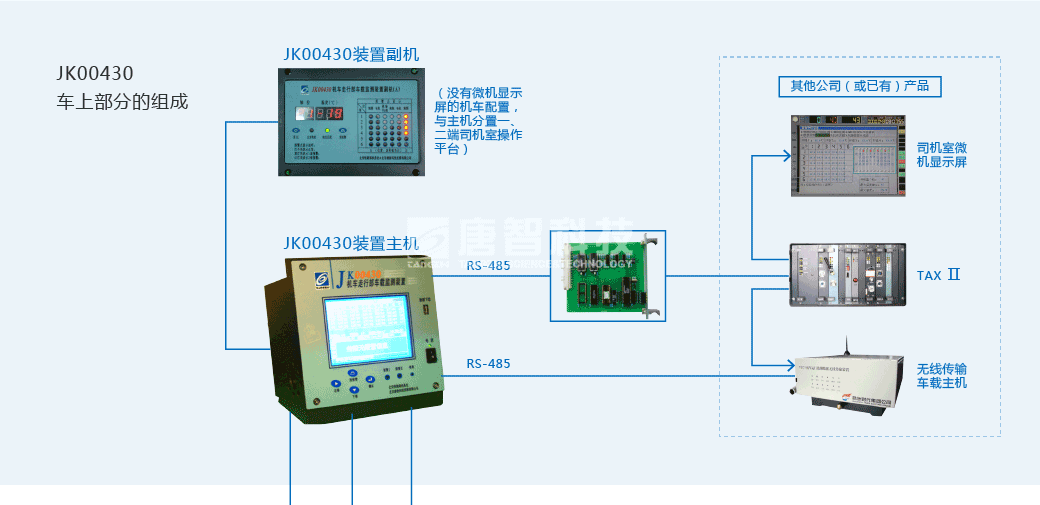

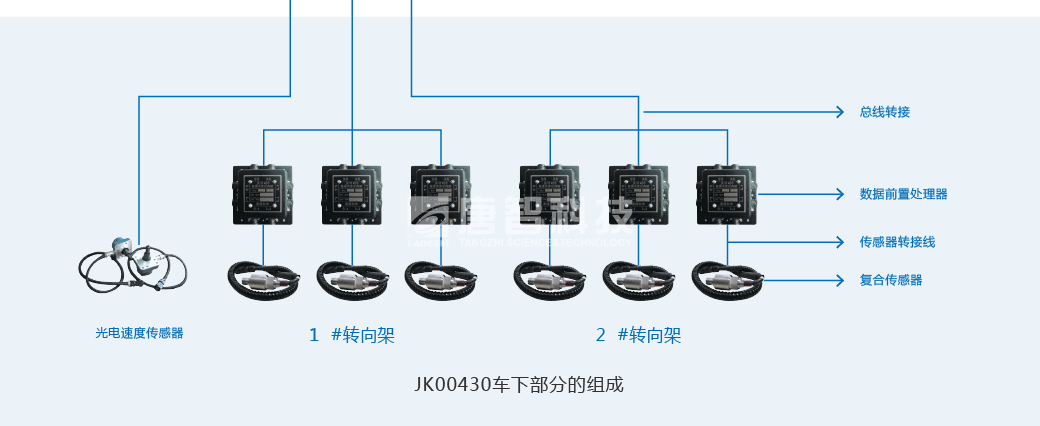

JK00430机车走行部车载监测装置构成示意图







2.JK11430(B)型机车走行部车载监测装置



JK11430(B)机车走行部车载监测装置(以下简称JK11430(B)装置)，是JK00430机车走行部车载监测装置的升级换代产品，是为了保证铁路和谐号系列机车安全运行而研制的在线车载动态监测与故障诊断的预警装置。其中，JK11430B装置是铁路机车车载安全防护系统(6A)的重要组成部分。



JK11430(B)机车走行部车载监测装置

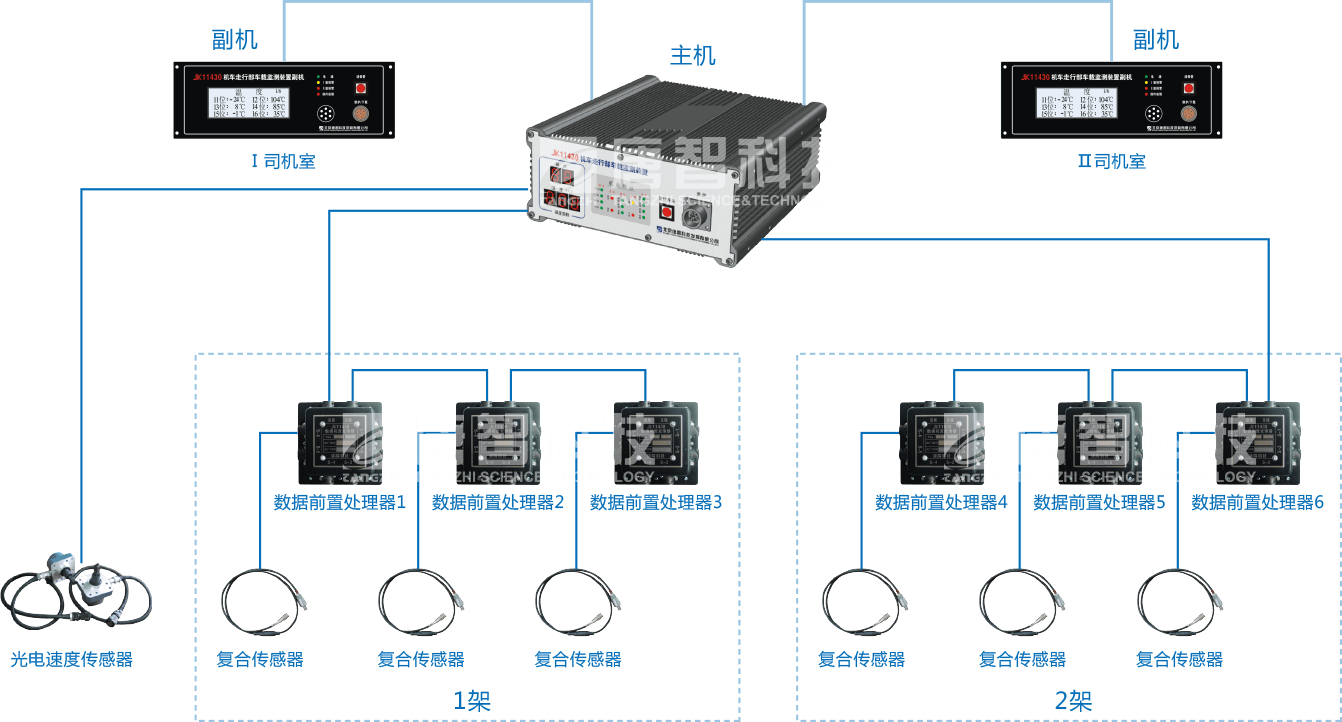

JK11430机车走行部车载监测装置构成示意图

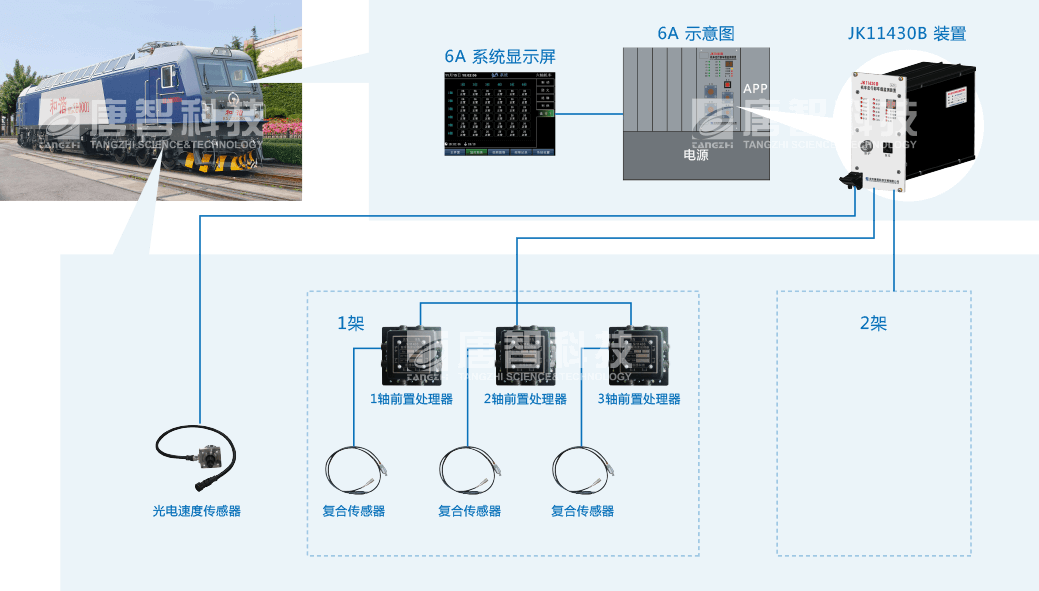

JK11430B机车走行部车载监测装置构成示意图











二、机车走行部车载监测装置地面信息管理系统



为了构建以路局为中心的网络信息化平台，满足铁路局和机务段对“JK430系列机车走行部车载监测装置”(以下简称430装置)系统分析和信息管理的需要，规范基层数据分析人员的分析方法，减轻其工作负担，实现局级数据共享，提高数据的安全性和完整性，构建了“机车走行部车载监测装置地面信息管理系统”。

该系统以业务流程为导向，预留了数据信息扩展接口，可与各局段机务信息化平台整合，实现与各局段的信息交互及共享。





段级子系统分析界面

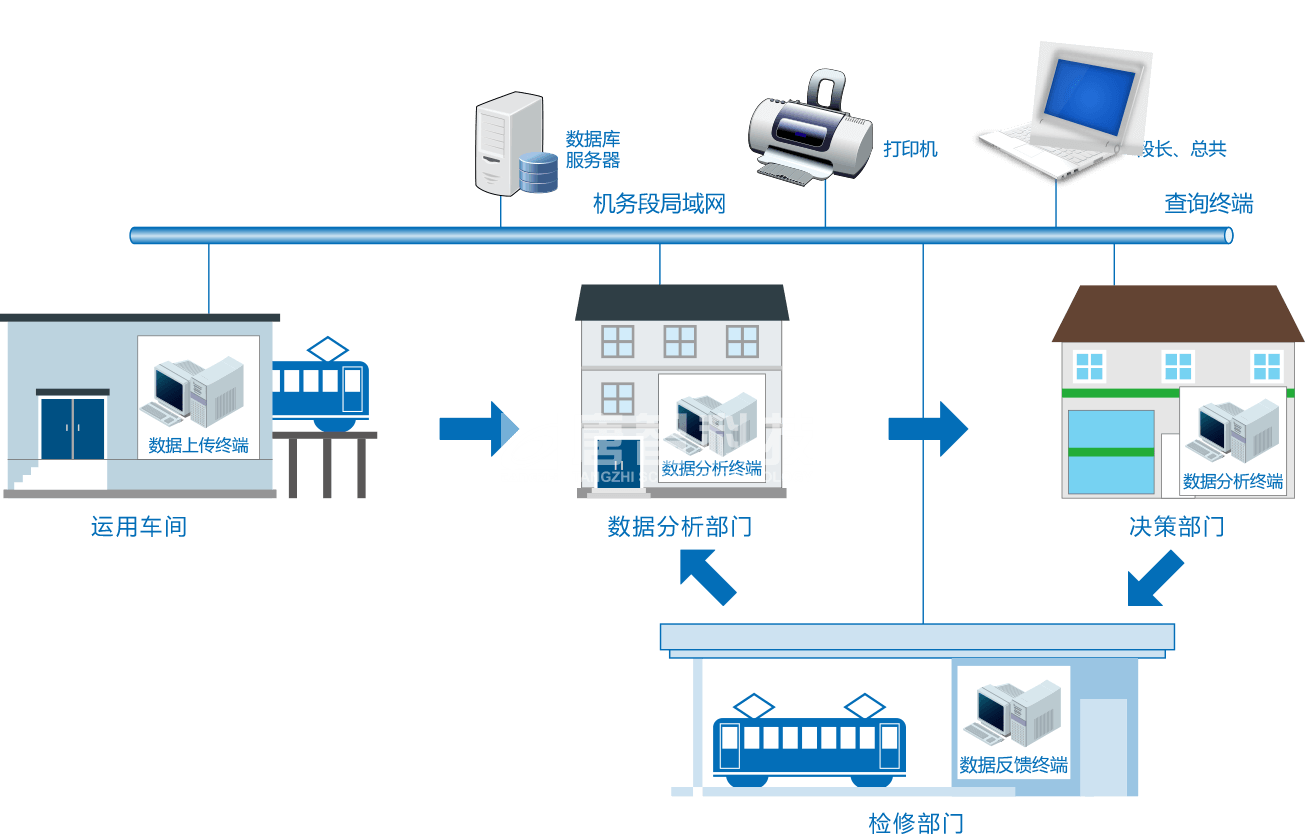

业务流程
